Дверь (разборка, строение)
Последовательность разборки двери.
Всего фотографий 36
Последнее фото добавлено 10.05.2011 10:13
Последнее фото добавил Casper

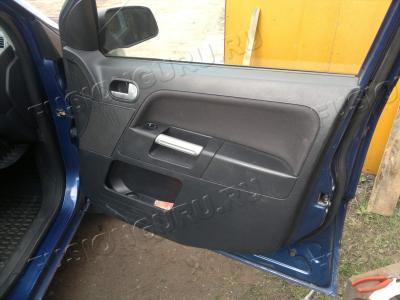

| Собственно сама дверь | |
|
|
| 10.05.2011 » 6429 » |
|

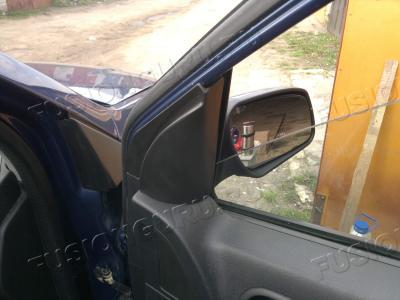

| Первой снимется крышка | |
|
|
| 10.05.2011 » 6933 » |
|

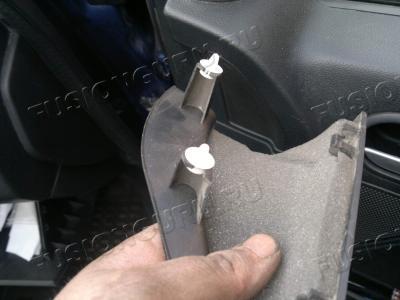

| Пистоны крышки | |
|
|
| 10.05.2011 » 7615 » |
|

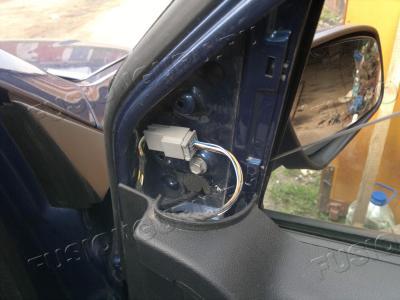

| Разъем проводки на зеркало (снимается потом, вместе со всей электрикой) | |
|
|
| 10.05.2011 » 6896 » |
|

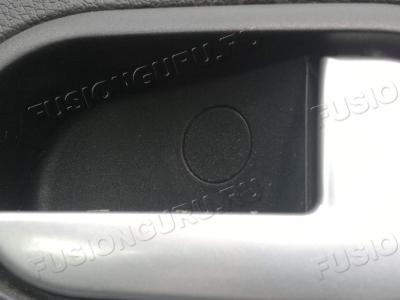

| Вынимаем заглушку, за ней должен быть саморез | |
|
|
| 10.05.2011 » 6665 » |
|

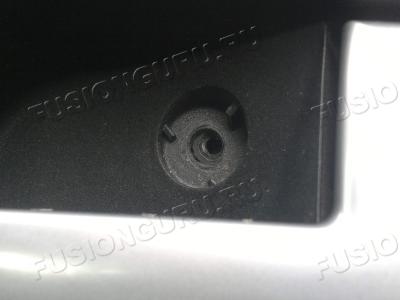

| После ремонта может и не оказаться там самореза. | |
|
|
| 10.05.2011 » 6409 » |
|

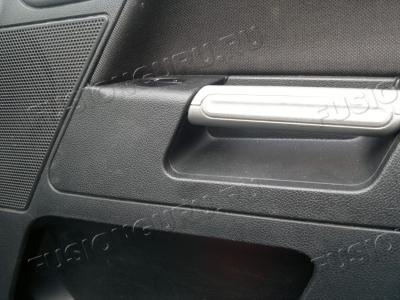

| Крышка ручки. | |
|
|
| 10.05.2011 » 6453 » |
|

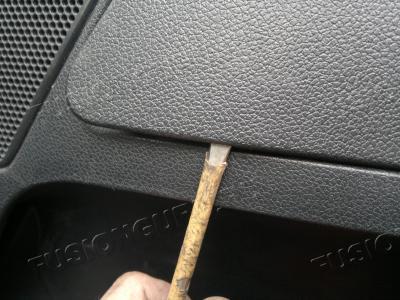

| Снимать лучше с острого угла. | |
|
|
| 10.05.2011 » 6724 » |
|

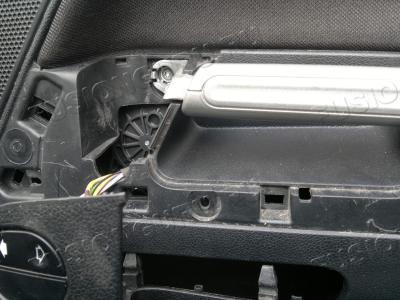

| На снятой крышке остались кнопки с проводами | |
|
|
| 10.05.2011 » 6429 » |
|

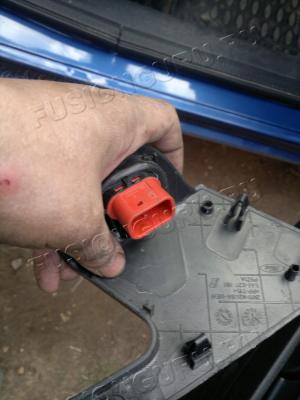

| Разъем кнопок на крышке | |
|
|
| 10.05.2011 » 6393 » |
|

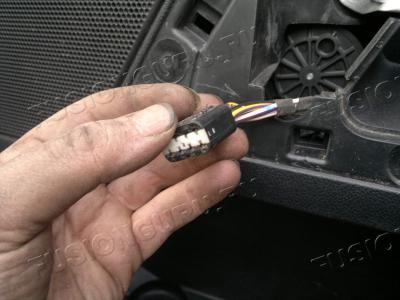

| Разъем ЭСП в двери | |
|
|
| 10.05.2011 » 6448 » |
|

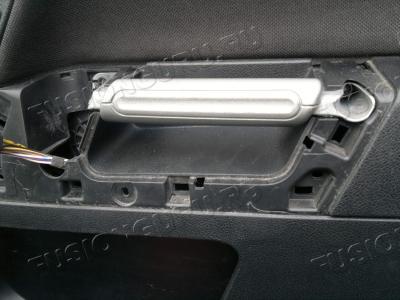

| Ручка двери не дает снять обшивку. Свинчиваем | |
|
|
| 10.05.2011 » 8202 » |
|

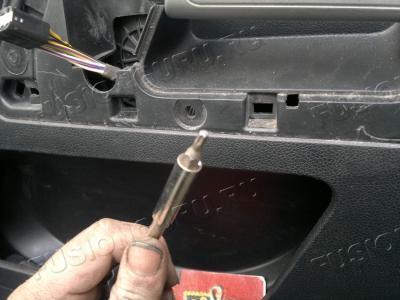

| Понадобится TORX | |
|
|
| 10.05.2011 » 8151 » |
|

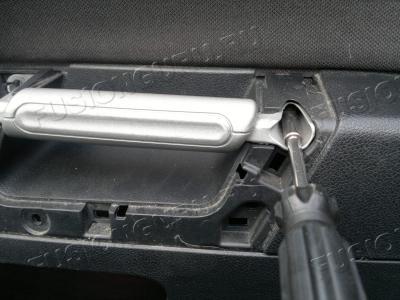

| Откручиваем ручку | |
|
|
| 10.05.2011 » 6466 » |
|

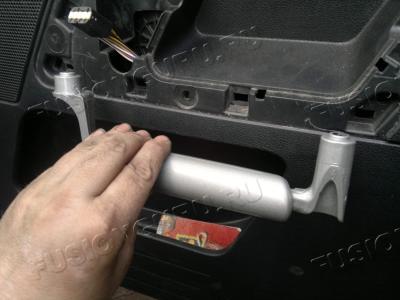

| Вытаскиваем ручку - в сторону ее | |
|
|
| 10.05.2011 » 6289 » |
|

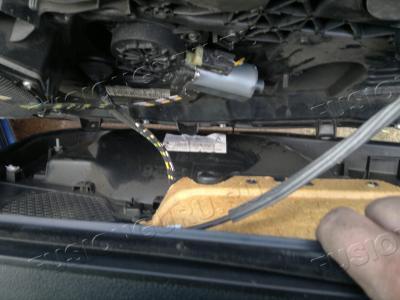

| Снятию обшивки мешают некоторые тросики | |
|
|
| 10.05.2011 » 7019 » |
|

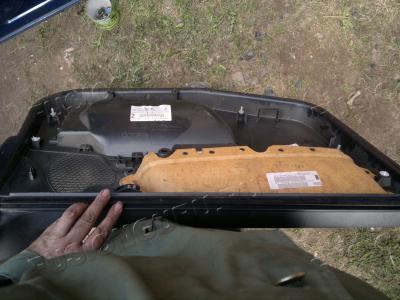

| Снятая обшивка | |
|
|
| 10.05.2011 » 6981 » |
|

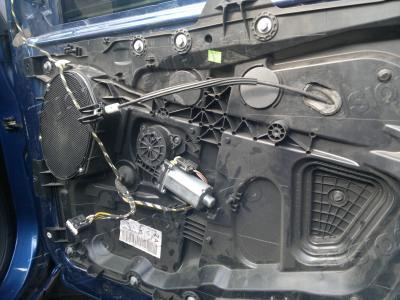

| Теперь есть доступ к внутренностям двери | |
|
|
| 10.05.2011 » 10183 » |
|

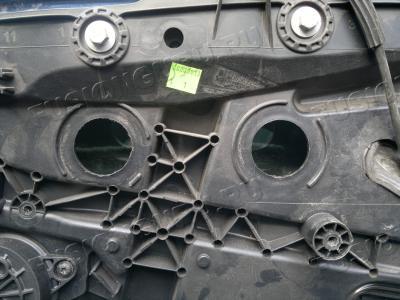

| отверстия снятия стекла | |
|
|
| 10.05.2011 » 7973 » |
|

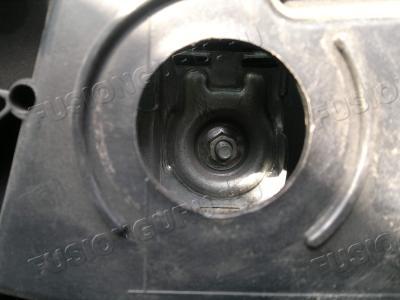

| Болт стекла | |
|
|
| 10.05.2011 » 7728 » |
|

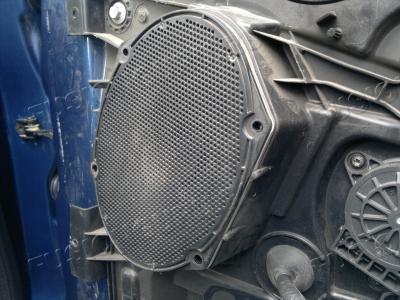

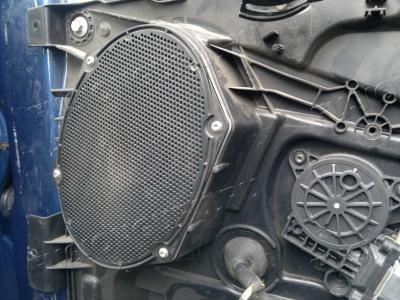

| Динамик. Держится на 4 саморезах | |
|
|
| 10.05.2011 » 6557 » |
|
| Динамик открученый | |
|
|
| 10.05.2011 » 6630 » |
|

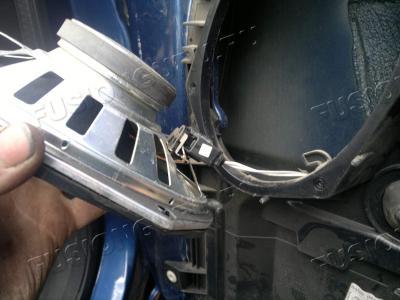

| Осторожно вытаскиваем. Там еще провод, который не нужно оторвать | |
|
|
| 10.05.2011 » 6711 » |
|
| Откручиваем 11 болтов крепления перепонки. | |
|
|
| 10.05.2011 » 6803 » |
|

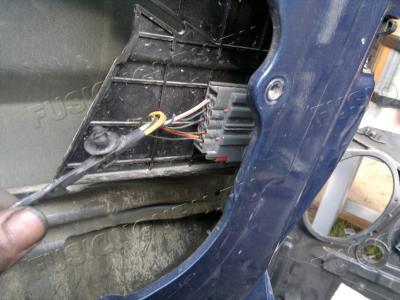

| Разъем замка и концевика | |
|
|
| 10.05.2011 » 9590 » |
|

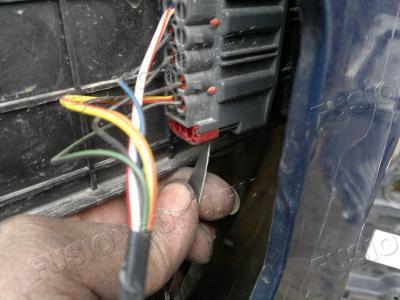

| Сначала сдвигаем красный флажок | |
|
|
| 10.05.2011 » 9187 » |
|

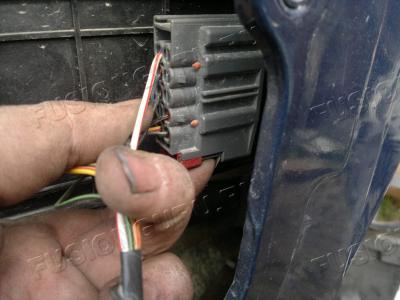

| Под флажком нажимаем на защелку | |
|
|
| 10.05.2011 » 8408 » |
|

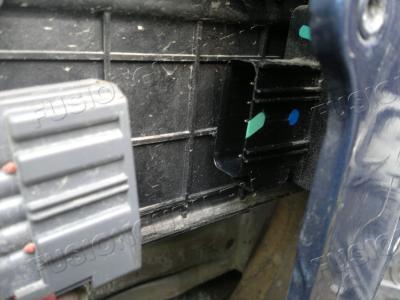

| Вытаскиваем разъем | |
|
|
| 10.05.2011 » 8062 » |
|

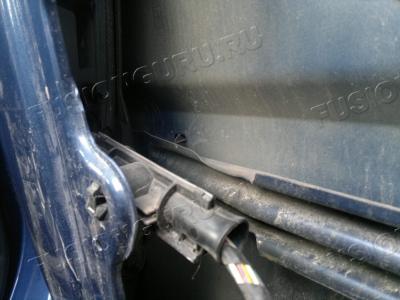

| Осталось только крепление жгута. | |
|
|
| 10.05.2011 » 6922 » |
|

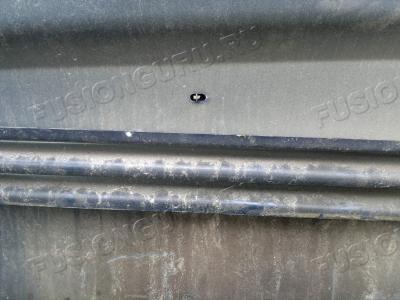

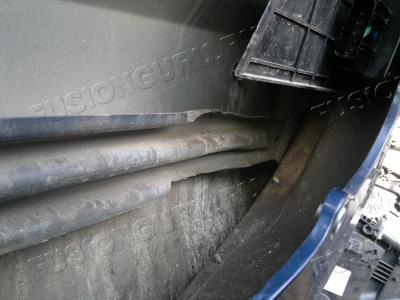

| Усилитель двери | |
|
|
| 10.05.2011 » 7019 » |
|
| Усилитель двери | |
|
|
| 10.05.2011 » 7073 » |
|

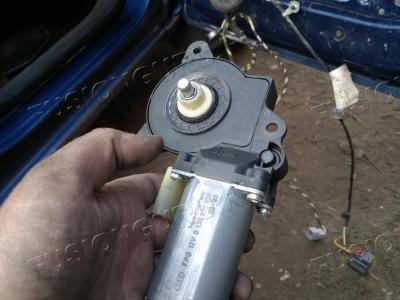

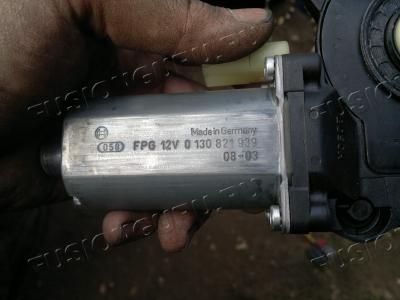

| Мотор ЭСП | |
|
|
| 10.05.2011 » 6960 » |
|
| Мотор ЭСП | |
|
|
| 10.05.2011 » 7077 » |
|

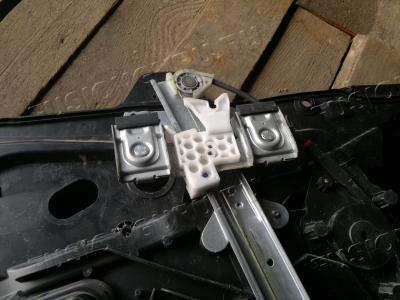

| Каретка стекла. | |
|
|
| 10.05.2011 » 8201 » |
|

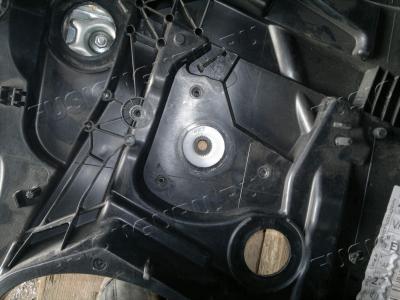

| Шестерня ЭСП | |
|
|
| 10.05.2011 » 6992 » |
|

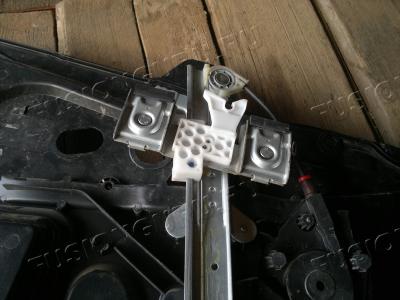

| Каретка в верхней мертвой точке | |
|
|
| 10.05.2011 » 6843 » |
|
