Переделка CD6000 под флешку. Бюджетный вариант От Александра ( as4000 )
Всего фотографий 19
Последнее фото добавлено 16.04.2012 00:46
Последнее фото добавил Rokin
| Взял вот такой плейер | |
|
|
| 15.04.2012 » 2105 » |
|

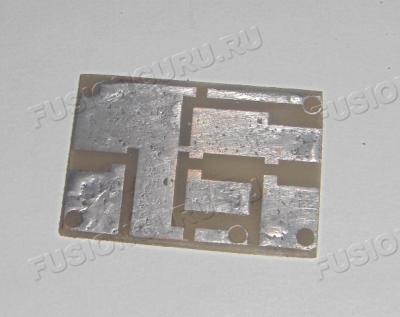

| Изготовил печатную плату | |
|
|
| 15.04.2012 » 2189 » |
|

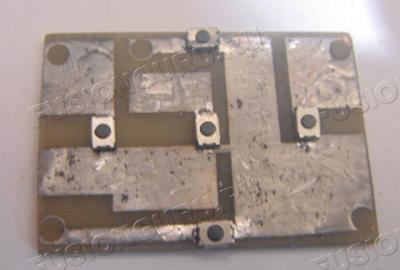

| Припаял кнопки | |
|
|
| 15.04.2012 » 2207 » |
|

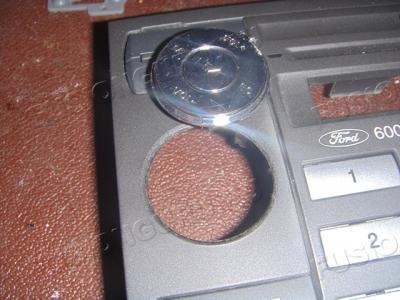

| Сделал отверстие в лицевой панели для джойстика | |
|
|
| 15.04.2012 » 2189 » |
|

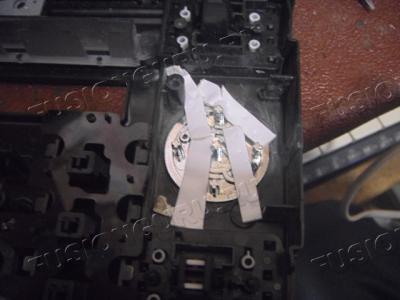

| Закрепил управление джойстика как было установлено в плейере | |
|
|
| 15.04.2012 » 2101 » |
|
| Припаял концы от платы с кнопками к плате плейера | |
|
|
| 15.04.2012 » 2149 » |
|
| Установка стабилизатора на 5 Вольт L7805 | |
|
|
| 15.04.2012 » 2688 » |
|

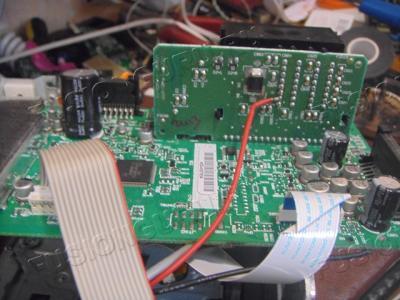

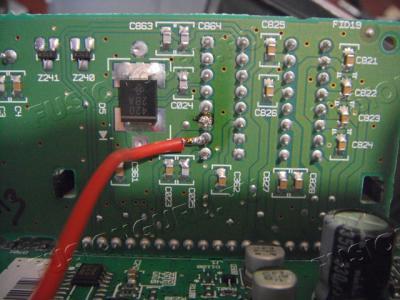

| Питание на стабилизатор взял с ножки ACC на плате | |
|
|
| 15.04.2012 » 2366 » |
|
| Питание на стабилизатор. Фото поближе. | |
|
|
| 15.04.2012 » 2315 » |
|

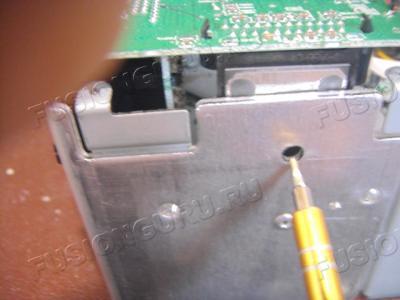

| Извлечение блока усилителя | |
|
|
| 15.04.2012 » 2130 » |
|
| Извлечение блока усилителя с другой стороны | |
|
|
| 15.04.2012 » 2122 » |
|

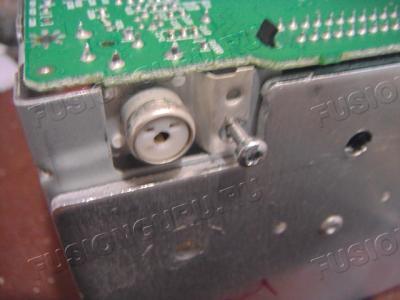

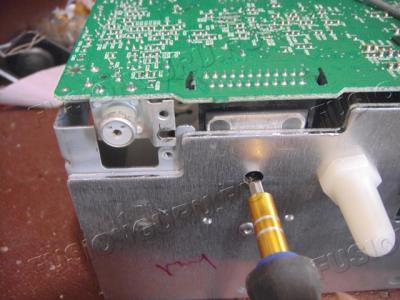

| Не забываем закручивать то, что откручивали | |
|
|
| 15.04.2012 » 2143 » |
|

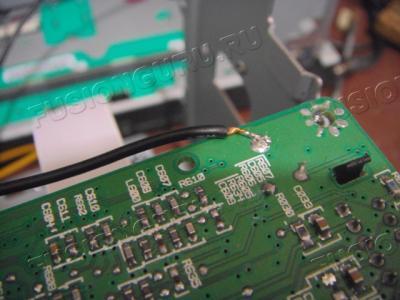

| Массу ( т.е. минус) можно взять откуда угодно, я взял здесь | |
|
|
| 15.04.2012 » 2336 » |
|

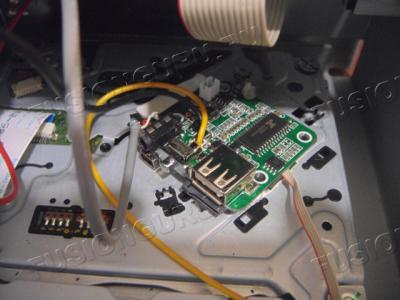

| Крепление платы плейера | |
|
|
| 15.04.2012 » 2273 » |
|

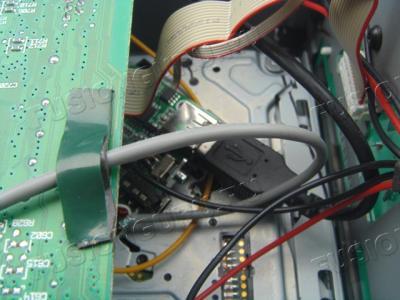

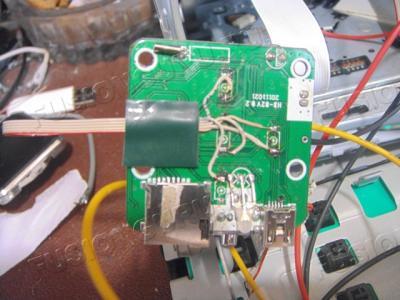

| Подключил usb | |
|
|
| 15.04.2012 » 2900 » |
|

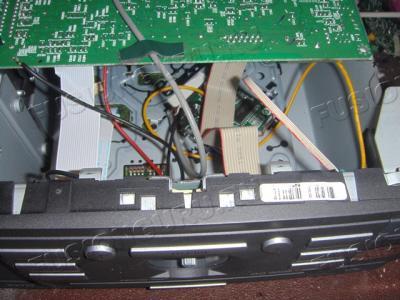

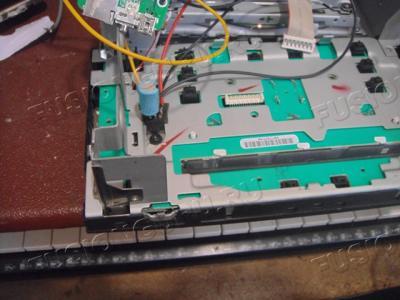

| Ну потом все собрал до кучи и получилось вот так | |
|
|
| 15.04.2012 » 2625 » |
|

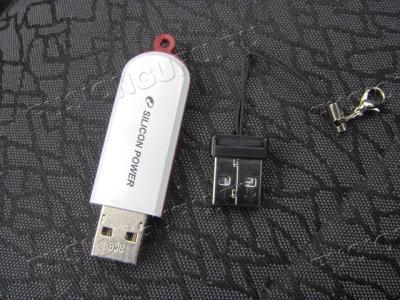

| Можно использовать вот такие носители ( никому не мешает) | |
|
|
| 15.04.2012 » 2480 » |
|

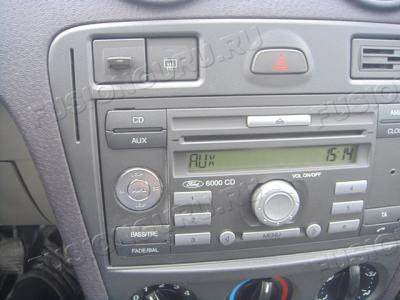

| Процесс закончен | |
|
|
| 15.04.2012 » 3291 » |
|
| Распиновка разъема на CD 6000 | |
|
|
| 16.04.2012 » 5404 » |
|
